III. Alternativer Kabelumbau - C55-Datenkabel ohne Schalt-Box (einfach)
Bei Fragen bitte an oe rh7 mailen.
eBay-Datenkabel ohne Box
Schritt 1:
Kabel anstecken und hoffen, dass es erkannt wird! Die Treiber-CD einlegen und das Kabel installieren, es muss im Gerätemanager ein USB-Daten-Kabel bei den Anschlüssen auftauchen.
Wird das Kabel nicht erkannt, dann bitte sofort mit dem Verkäufer in Verbindung setzen, dann ist es höchstwahrscheinlich defekt!
Schritt 2:
Den dicken USB-Stecker vorsichtig mit einem geeignetem Werkzeug öffnen!
Schritt 3:
Vorhandenes Kabel ab- und den Terminal-Stecker anlöten.
Bei der Nummerierung auf der Platine kann man sich zu 100% an dem dok hier beschriebenen Adapter-Kabel mit der Box halten.
Wer den Stecker allerdings nicht öffnen möchte, kann das Kabel allerdings auch irgendwo in der Mitte trennen und die Kabel dort zusammenlöten.

Beschrieben jeweils vom USB kommend (Kabelfarben zum CD-Audio Kabel siehe dok hier):

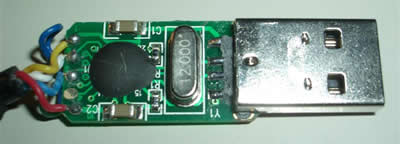

USB-Stecker oben

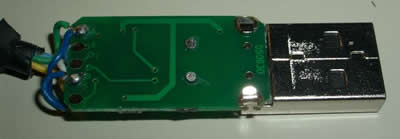

USB-Stecker unten
  • rot –> weiss / Masse
  • blau –>rot / RX
  • weiss –> schwarz / TX
  • gelb –> nicht benötigt
  • grün –> nicht benötigt
Schritt 4:
Die Anleitung zum Flashen des Routers benutzen.
