I. USB-Handy-Kabel mit Schalt-Box für C55
Schritt 1:
Mittlere Box mit ein wenig Fingerspitzengefühl öffnen und den Handy-Adapter ablöten.

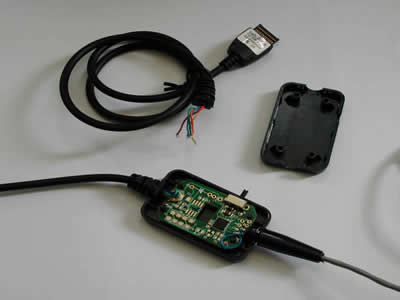

Entfernter Adapter / Schaltbox
Schritt 2:
Eine Seite vom CD-Audio-Kabel abtrennen, so dass man die drei Kabel folgendermaßen anlöten kann:
  • Lötauge 10 = Masse / weiss
  • Lötauge 6 = TX / schwarz
  • Lötauge 3 = RX / rot
  • Die Kabelbrücke (blau) zwischen 5 + 11 muss bleiben.

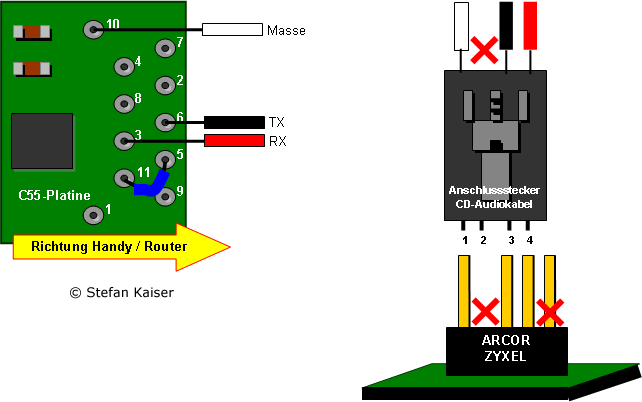

Schema I
Für eine vergrößerte Darstellung bitte auf das Bild klicken!
Nach dem Umlöten sollte das Ergebnis ungefähr so aussehen:

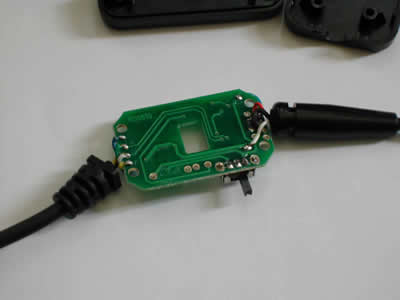

Platine mit angelötetem Verbindungskabel
Schritt 3:
Deckel der Box wieder aufsetzen, fertig.
PS: Die Farbcodierung der Kabel kann natürlich abweichen!
Steckpfosten auf der Platine
