V. Alternativer Kabelumbau - C55-Datenkabel ohne Schalt-Box (mit OTi-006858-Chip)
Bei Fragen bitte an oe Joe Coretex mailen.
eBay-Datenkabel ohne Box
Schritt 1:
Kabel anstecken und hoffen, dass es erkannt wird! Die Treiber-CD einlegen und das Kabel installieren, es muss im Gerätemanager ein USB-Daten-Kabel bei den Anschlüssen auftauchen.
Wird das Kabel nicht erkannt, dann bitte sofort mit dem Verkäufer in Verbindung setzen, dann ist es höchstwahrscheinlich defekt!
Schritt 2:
Den USB-Stecker mit einem Teppichmesser oder einer (Vorsicht!) Rasierklinge behutsam öffnen.
Schritt 3:
Hier erstmal schauen, um welchen Chip es sich wirklich handelt, sofern es sich wirklich um einen OTi-006858-Chip (steht auf dem Chip drauf!)
[Hier ein Datenblatt als PDF ] handelt, dann bitte in der Anleitung fortfahren.
Schritt 4:

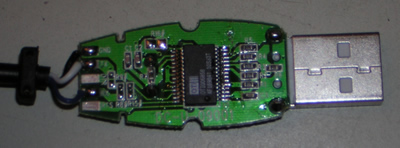

Das Handy-Kabel ist mit drei Phasen an der Platine angelötet und muss zuerst entfernt werden.
Wobei es sich bei schwarz um GND, bei weiss um TX und bei blau um RX handelt.

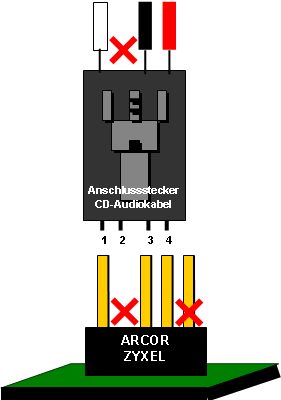

Schema III
Vorderseite
Für eine vergrößerte Darstellung bitte auf das Bild klicken!
Schritt 5:

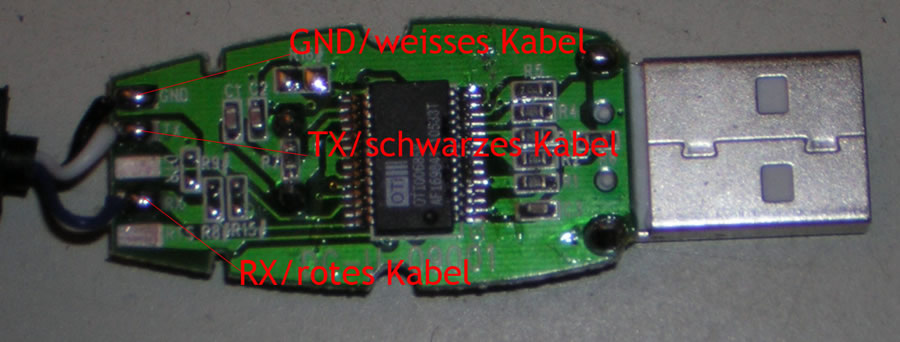

Jetzt muss das Verbindungs-Kabel (TxD, RxD und GND) angelötet werden.
Weiss als GND, schwarz für TX und rot für RX.
Farbcodierung
Für eine vergrößerte Darstellung bitte auf das Bild klicken!
Schritt 6:
Die Anleitung zum Flashen des Routers benutzen.

back zurück   next 2. Router öffnen
