IV. Alternativer Kabelumbau - C55-Datenkabel ohne Schalt-Box (mit ProfiLic PL-2303HX-Chip)

Bei Fragen bitte an mansonquatsch mailen.

Schritt 1: Kabel anstecken und hoffen, dass es erkannt wird! Die Treiber-CD einlegen und das Kabel installieren, es muss im Gerätemanager ein USB-Daten-Kabel bei den Anschlüssen auftauchen. Wird das Kabel nicht erkannt, dann bitte sofort mit dem Verkäufer in Verbindung setzen, dann ist es höchstwahrscheinlich defekt!

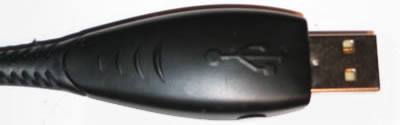

Schritt 2: Den dicken USB-Stecker vorsichtig öffnen, ist vermutlich zusammen geclipst!

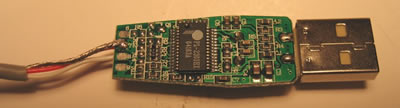

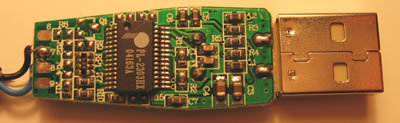

Schritt 3: Hier erstmal schauen, um welchen Chip es sich wirklich handelt, sofern es sich wirklich um einen PL-2303HX-Chip (steht auf dem Chip drauf!) [Hier ein Datenblatt als PDF ] handelt, dann bitte in der Anleitung fortfahren.

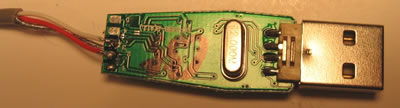

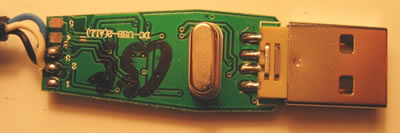

Schritt 4: Das Handy-Kabel ist mit drei Phasen an der Platine angelötet (2,3,7) und muss zuerst entfernt werden. Wobei es sich bei 7 um GND, bei 2 um TX und bei 3 um RX handelt.

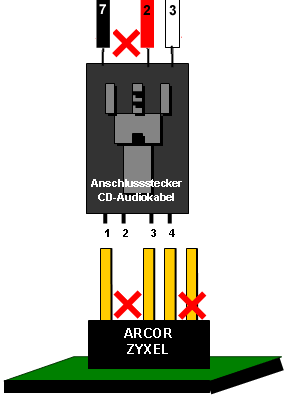

Schritt 5: Jetzt muss das Verbindungs-Kabel (TxD, RxD und GND) angelötet werden. Auf den Bildern ist die Farbkodierung etwas unglücklich gewählt. Schwarz/unisoliert (das Kabel nimmt Ground wohl zum Abschirmen) als GND, rot für TX und weiss für RX.

Sprich: 7 Schwarz 2 rot 3 weiß

Schritt 6: Die Anleitung zum Flashen des Routers benutzen.

zurück   2. Router öffnen
